GLOBAL FRONTIER - GAON SOLUTION

디스플레이

특성 Inspection

제품 Solution

Device Panel Size에 맞춰 Auto Change되어 특성 검사를 진행하는 무인 자동화 설비입니다.

    제품 SPEC
  • Application Panel Size : 27" ~ 98"
  • Equipment’s Vibration : VC-B Grade
  • Align Method : Auto Align
  • In/Out : Index Loading

화질 Inspection

제품 Solution

Device Panel Size에 맞춰 Auto Change되어 화질 검사를 진행하는 자동화 설비입니다.

    제품 SPEC
  • Application Panel Size : 27" ~ 98"
  • Equipment’s Vibration : VC-B Grade
  • Align Method : Auto Align
  • In/Out : Index Loading

Bending Inspection

제품 Solution

Loader로 부터 Display Panel을 공급받아 Push Machine에 의해 Panel을 일정 시간 Bending후, Crack 검사를 수행하는 장비입니다.

    제품 SPEC
  • Application Cell Size : 31.5" ~ 49"
  • Bending Angle : 고객사양
  • Inspection Items : Crack, 파손
  • Camera : 2M, 4ea

Vision Inspection (TV/Mobile)

제품 Solution

중대형 Size의 Panel의 자동 Probing 검사 장비.

수직형 Panel 이송 Type 적용으로 Fab Lay-Out 감소 효과.

Fast Tact Time, Easy Set-up, Model Change.

Vision Inspection 가능. (무인 자동 검사 적용 가능)

    제품 SPEC
  • Application : 18 ~ 85”
  • Equipment’s Vibration : VC-B Grade.
  • Inspection Item : Human or Vision System
  • Tact Time : 12.5 Sec (Refer to 57” Model)
  • Panel Transfer Method : Vertical Type
  • Align Method : U/V/W/Z Axis
  • Base Plate Type : X1, X2, Y1, Y2 Axis (Auto Regulation)

외관 Vision Inspection

제품 Solution

Index로 부터 Panel를 투입 받아 Conveyor Roller로 이동 되는 Panel의 상/하부를 집광 조명 및 오브리크 조명을 조사하여 Scratch 및 Crack 유,무를 Vision 검사하는 자동화 설비입니다.

    제품 SPEC
  • Application Cell Size : Min 17” ~ Max 55”
  • Clamp Align Accuracy : ±15㎛
  • Line Scan Camera : 4k
  • Line Camera Resolution : 100㎛
  • Inspection Resolution : 100㎛ More than
  • Roller Flatness : ±1mm with in
  • Scan Speed : 250mm/sec
  • Tact Time : 35sec

Macro, Micro Vision 검사기

제품 Solution

Min 3㎛ Defect detection.

Check review of the defect image.

Macro inspection : 30˚ ~ 45˚.

    제품 SPEC
  • Application : 5th
  • Equipment’s Vibration : VC-B
  • Inspection Item : Hole, Routing, Open/Short
  • Tact Time : 26S (2Scan기준)
  • Panel Transfer Method : Air Floating Type
  • Align Method : Auto Align
  • In/Out : Robot Typ

OLED 원장 검사기

제품 Solution

OLED Encapsulation 공정을 완료한 원장 상태의 합착 Glass을 고정밀 Alignment 및 점등검사를 수행하는 장비로 Probe Unit을 Glass 회로전극에 접촉시켜 외부 구동회로에서 전기 신호를 보내 Display Panel의 검사를 수행하는 자동화 검사 설비입니다.

    제품 SPEC
  • Application Cell Size : 1,500mm x 950mm
  • Stage U,V,W,θ Axis Accuracy : ±2㎛, 0.0225°
  • Align Accuracy : ±2㎛
  • Align Time : Less Than 1.5sec
  • Interface : PC & PLC
  • Linear Resolution : 1㎛
  • Linear Accuracy : ±10㎛
  • Linear Acceleration : 0.3G

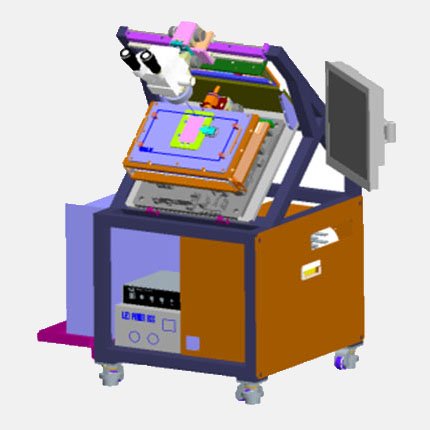

Mobile Full Contact 점등 검사기

제품 Solution

Probe Station은 Panel을 고정밀 Alignment 및 점등 검사를 수행하는 장비로 Probe Unit을 Panel 회로 전극에 접촉시켜 외부 구동회로에서 전기 신호를 보내 Display Panel의 검사를 수행하는 설비입니다.

    제품 SPEC
  • Application Cell Size : Min 5” ~ Max 13.3”
  • Alignment Accuracy : ±2.5㎛
  • Align Time : Less Than 1sec
  • Review Camera : F.O.V : 1.5mm, W/D 75
  • Scope Magnification : 12.6 ~ 80

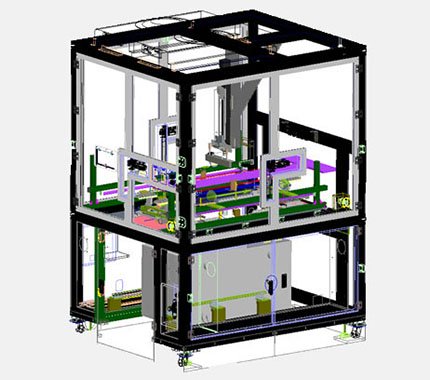

고곡율 Bending Inspection

제품 Solution

Loader로 부터 Display Panel을 공급받아 Push Machine에 의해 Panel을 일정 시간 Bending후, Crack 검사를 수행하는 장비입니다.

    제품 SPEC
  • Application Cell Size : 31.5" ~ 49"
  • Bending Angle : 고객사양
  • Inspection Items : Crack, 파손
  • Centering : X, Y Centering Guide 빔

고곡율 Bending Inspection (In-line)

제품 Solution

Loader로 부터 Display Panel을 공급받아 Push Machine에 의해 Panel을 일정 시간 Bending후, Crack 검사를 수행하는 장비입니다.

    제품 SPEC
  • Application Cell Size : 31.5" ~ 49"
  • Bending Angle : 고객사양
  • Inspection Items : Crack, 파손
  • Inspection Optic : 10M, 4ea
  • Align Camera : 5M, 2ea

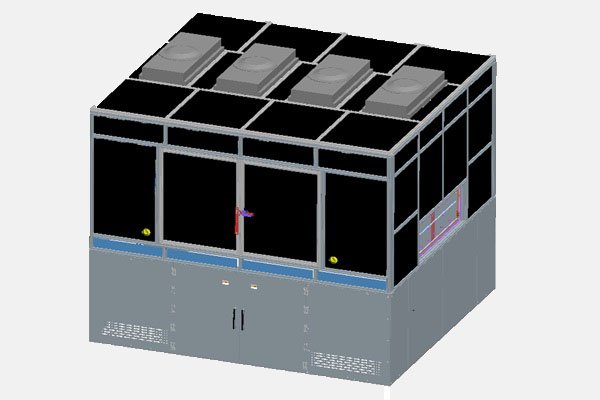

초대형 Aging (65" ~ 115")

제품 Solution

Module Panel을 고온의 환경에 노출시켜 신뢰성을 평가하는 설비입니다.

    제품 SPEC
  • Application Cell Size : 65 ~ 115”
  • Aging Chamber temp : 50°±5
  • Aging 적재 수량 : 11~13ea/ Chamber 1대
  • Aging Time : 30min ~ 1hr
  • Inspection Angle : 70°
  • Tact Time : 55 ~ 300sec

Mobile Vision Inspection

제품 Solution

LCD / OLED Panel을 점등 및 Vision 검사를 수행하는 장비로 Manual부와 Vision부로 Docking 되어 있습니다. Manual부에서는 육안 검사 가능 영역을 Vision부에서는 육안 검사 불가능 영역에 대한 부분에 대해 고감도 Camera로 고해상도 영상을 고속으로 획득함으로써 품질 및 생산성 향상을 위한 검사 설비입니다.

    제품 SPEC
  • Application Cell Size : Min 1” ~ Max 6”
  • Inspection Unit : 8 Cell Simultaneous
  • Line Scan Camera : 16K TDI
  • Resolution : 1/48 Sub Pixel, 50㎛
  • Area Camera : 16M Area
  • Inspection Items : Pattern, Omit , 외관 , 얼룩
  • Tact Time : 3.5 sec

Packing Inspection System

제품 Solution

육안 외관 검사 실시 후 Conveyor Cell 투입 Stage로 이송되며, Spider Robot으로 간지 및 Cell을 각각 운용하여 Packing하는 설비입니다.

    제품 SPEC
  • Application Cell Size : Min 7” ~ Max 11.6”
  • Inspection Items : 외관
  • Tact Time : 4sec
  • Spider Robot : ABB_IRB360
  • Position Repeatibility : 0.1mm
  • Standard & stainless axis 4 : 0.4°
  • Wash-down axis 4 : 1.5°

Auto Probe Unit

제품 Solution

제품 사이즈 마다 별도의 설비가 필요하였던 기존의 설비와는 달리 하나의 설비로 다양한 사이즈의 제품을 검사할 수 있는 획기적인 설비입니다.

    제품 SPEC
  • Application Cell Size : Min 18.5” ~ Max 98”
  • Model Change : Auto Type
  • Contactor : POGO Pin & Blade Type
  • 상세 Spec은 고객센터를 이용해주세요.

Array Tester

제품 Solution

Verticality and Horizontal Type.

Auto Model Change.

8Block/24Channel.

    제품 SPEC
  • X Axis Accuracy : 50㎛
  • Rotate Axis : Angle range : 0˚ ~ 180˚
  • Z Axis : Stroke 7mm, CAM Type
  • MUX : 192 Channel
  • Model Change : Auto Type
  • Contactor : POGO Pin Type
  • 상세 Spec은 고객센터를 이용해주세요.
